جزئیات محصول:
|
| قدرت امتیازی: | 0.5W-20W | مقاومت: | 1Ω - 1GΩ |
|---|---|---|---|
| تحمل: | ± 0.1٪، ± 0.5٪ ± 1٪، ± 2٪، 5±٪ | رنگ: | سیاه |
| ضریب دمای: | 20PPM-150PPM | مواد سرب: | مس، قلع اندود |
| برجسته: | مقاومت ولتاژ بالا 4.5 وات,مقاومت ولتاژ بالا 10M F,مقاومت استوانه ای دقیق |
||
مقاومت های ولتاژ بالا استوانه ای 4.5 واتی 10M F برای دستگاه های اشعه ایکس
ساختار:
1. چاپ صفحه، لایه مقاومتی چاپ شده با ضخامت ده ها میکرون، پخته شده در دما.ماتریس 95٪ سرامیک اکسید آلومینیوم، با هدایت حرارتی خوب و استحکام مکانیکی بالا است.فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
2-فرآیند تکنولوژیکی: چاپ الکترود چاپ الکترود با مقاومت زینترینگ مقاومت چاپ مقاومت سینترینگ چاپ متوسطتف جوشی متوسط، سپس تنظیم مقاومت، جوشکاری، کپسولاسیون و سایر فرآیندها.
امکانات:
1. تحت محیط ولتاژ بالا مداوم کار کنید.
2. غیر القایی، مقاومت با ولتاژ بالا، اندازه کوچک، قدرت بالا، عمر طولانی، مقاومت در برابر رطوبت، پایداری بالا.
3. مواد سرب: مس، قلع اندود.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب--ج--د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 15 ± 1000 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی برای 5 ثانیه، اما نه بیش از 1.5 برابر Umax | △R≤±(0.2％+0.1Ω) |
| مقاومت عایق | 1000 ولت DC | ≥10GΩ1 دقیقه |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، مجموع 1000 ساعت | △R≤±(0.5％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت:90％-95％.240 ساعت | △R≤±(0.4％+0.1Ω) |
| مقاومت در برابر دمای بالا / پایین | ذخیره در - 65 ℃ ~ 155 ℃ برای 2H، چرخه برای 5 بار | △R≤±(0.2%+0.1Ω) |
| دمای عملیاتی | -55 ℃ تا 125 ℃ | / |
برنامه های کاربردی:
به طور گسترده در تجهیزات ولتاژ بالا، دستگاه های سی تی و اشعه ایکس پزشکی، تجهیزات تست ولتاژ بالا، منبع تغذیه ولتاژ بالا، تجهیزات خلاء، مبدل فرکانس ولتاژ بالا، تقسیم کننده ولتاژ، مدار ولتاژ بالا، مدار تخلیه خازن، مدار بافر ولتاژ بالا، استفاده می شود. تجهیزات حفاظت از محیط زیست، تجهیزات حذف گرد و غبار الکترواستاتیک، سیستم قدرت و غیره.

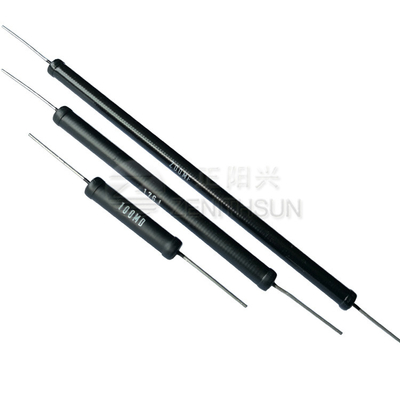

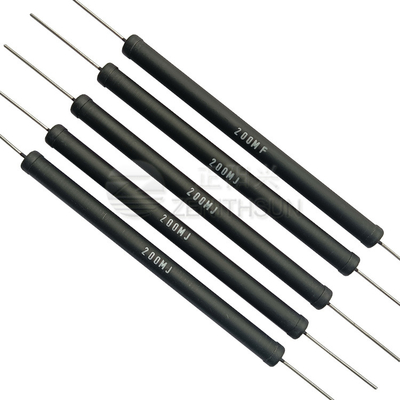

تصویر محصول:
