جزئیات محصول:
|
| قدرت امتیازی: | 8W-300W | مقاومت: | 1Ω - 1GΩ |
|---|---|---|---|
| تحمل: | ± 1٪، ± 2٪، ± 5٪، ± 10٪ | رنگ: | سیاه |
| ضریب دمای: | 20PPM-150PPM | مواد سرب: | روکش طلا |
| برجسته: | مقاومت ولتاژ بالا 150 PPM,مقاومت ولتاژ بالا 300 وات,مقاومت غیر القایی ولتاژ بالا |
||
مقاومت های غیر القایی ولتاژ بالا برای تقسیم کننده های HV، مدارهای HV دقیقمقاومت بالا غیر القایی
ساختار:
1. چاپ روی صفحه، لایه چاپ شده مقاومتی با ضخامت ده ها میکرون، پخته شده در دما.
2. ماتریس 95٪ سرامیک اکسید آلومینیوم است، با هدایت حرارتی خوب و استحکام مکانیکی بالا.
3. فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
4. محصولات با پوشش سیلیکونی یا اپوکسی در دسترس هستند، دارای طیف گسترده ای از تحمل ها و ضرایب دما هستند.
امکانات:
1. غیر القایی، مقاومت در برابر ولتاژ بالا، اندازه کوچک، قدرت بالا، عمر طولانی، مقاومت در برابر رطوبت، پایداری بالا.
2. مواد سرب: مس، قلع اندود، پیچ و مهره / کلاهک انتهایی پیچ.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب--ج--د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 15 ± 1000 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی برای 5 ثانیه، اما نه بیش از 1.5 برابر Umax | △R≤±(0.2％+0.1Ω) |
| مقاومت عایق | 1000 ولت DC | ≥10GΩ1 دقیقه |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، مجموع 1000 ساعت | △R≤±(0.5％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت:90％-95％.240 ساعت | △R≤±(0.4％+0.1Ω) |
| مقاومت در برابر دمای بالا / پایین | ذخیره در - 65 ℃ ~ 155 ℃ برای 2H، چرخه برای 5 بار | △R≤±(0.2%+0.1Ω) |
| دمای عملیاتی | -55 ℃ تا 125 ℃ | / |
برنامه های کاربردی:
به طور گسترده در تجهیزات ولتاژ بالا، دستگاه های سی تی و اشعه ایکس پزشکی، تجهیزات تست ولتاژ بالا، منبع تغذیه ولتاژ بالا، تجهیزات خلاء، مبدل فرکانس ولتاژ بالا، تقسیم کننده ولتاژ، مدار ولتاژ بالا، مدار تخلیه خازن، مدار بافر ولتاژ بالا، استفاده می شود. تجهیزات حفاظت از محیط زیست، تجهیزات حذف گرد و غبار الکترواستاتیک، سیستم قدرت، ابزار و مترهای ولتاژ بالا، مدولاتور پالس، تجهیزات تصویربرداری، ژنراتور ولتاژ ضربه و غیره.

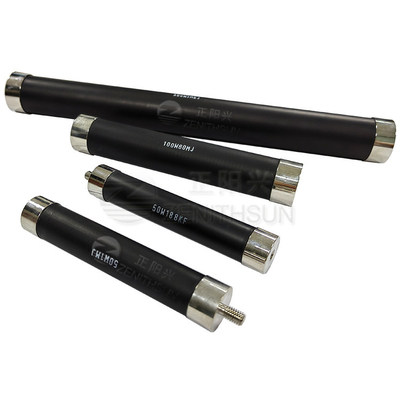

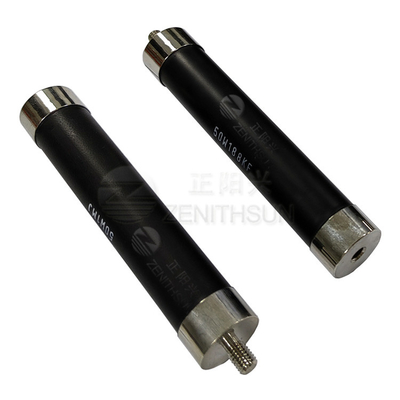

تصویر محصول:
چطور یک سفارش بدهم:
شماره مدل _ Value_Tolerance
مثلا:
RIZ/RHP-39 200M 1%
