جزئیات محصول:
|
| قدرت امتیازی: | 1/4W-5W | مقاومت: | 10Ω - 500MΩ |
|---|---|---|---|
| تحمل: | ± 1٪، ± 2٪، ± 5٪، ± 10٪ | رنگ: | سیاه و زرد |
| ضریب دمای: | 50PPM-1000PPM | مواد سرب: | مس، قلع اندود |
| برجسته: | مقاومت ولتاژ بالا 2 وات,مقاومت ولتاژ بالا 100M,مقاومت مسطح با پایداری بالا |
||
مقاومت های ولتاژ بالا مسطح با پایداری بالا 2W 100M برای تقسیم کننده ولتاژ
ساختار:
1. فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
2. فرآیند فن آوری: الکترود چاپ الکترود متخلخل مقاومت چاپ مقاومت سینترینگ متوسط چاپ متخلخل، سپس تنظیم مقاومت، جوشکاری، کپسولاسیون و سایر فرآیندها.
3. غیر القایی، ولتاژ با مقاومت بالا، ضد ضربه، ایده آل برای کاربرد مدار ولتاژ بالا مناسب است.
غوطه ور شدن در روغن دی الکتریک یا رزین اپوکسی برای بهترین نتایج استفاده.
امکانات:
1.دقت، غیر القایی، ضریب دمای پایین.
2. غیر القایی، مقاومت در برابر ولتاژ بالا، اندازه کوچک، قدرت بالا، عمر طولانی، مقاومت در برابر رطوبت، پایداری بالا.
3.پیچ و مهره پایانه های پیشرو / درپوش انتهایی پیچ ;
برنامه های کاربردی:
به طور گسترده در تجهیزات ولتاژ بالا، دستگاه های سی تی و اشعه ایکس پزشکی، تجهیزات تست ولتاژ بالا، منبع تغذیه ولتاژ بالا، تجهیزات خلاء، تقسیم کننده ولتاژ، مدار ولتاژ بالا، مدار تخلیه خازن، مدار بافر ولتاژ بالا، تجهیزات حفاظت از محیط زیست، الکترواستاتیک استفاده می شود. تجهیزات حذف گرد و غبار، سیستم قدرت، تجهیزات تصویربرداری، ژنراتور ولتاژ ضربه و غیره.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب--ج--د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 15 ± 1000 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی برای 5 ثانیه، اما نه بیش از 1.5 برابر Umax | △R≤±(0.2％+0.1Ω) |
| مقاومت عایق | 1000 ولت DC | ≥10GΩ1 دقیقه |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، مجموع 1000 ساعت | △R≤±(0.5％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت:90％-95％.240 ساعت | △R≤±(0.4％+0.1Ω) |
| مقاومت در برابر دمای بالا / پایین | ذخیره در - 65 ℃ ~ 155 ℃ برای 2H، چرخه برای 5 بار | △R≤±(0.2%+0.1Ω) |
| دمای عملیاتی | -55 ℃ تا 125 ℃ | / |

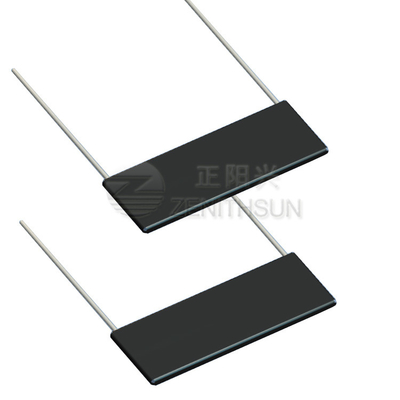

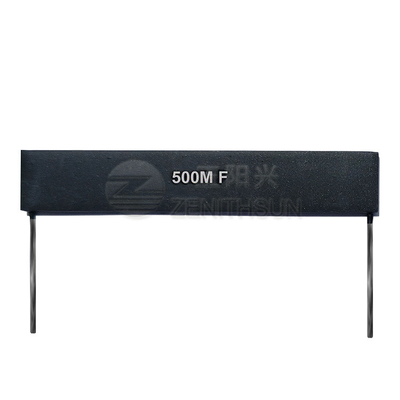

تصویر محصول:
