جزئیات محصول:
|
| فن آوری: | فیلم ضخیم | قدرت امتیازی: | 30W-100W |
|---|---|---|---|
| ارزش مقاومت غیر طبیعی: | 2.2Ω-500MΩ | تحمل: | ± 5%، ± 10% |
| رنگ: | سیاه | مواد سرب: | مس، قلع اندود |
| برجسته: | مقاومت فیلم ضخیم هیت سینک,مقاومت فیلم ضخیم غیر القایی,مقاومت غیر القایی با قدرت بالا |
||
مقاومت بالا فیلم ضخیم غیر القایی قابل نصب در سینک حرارتی،
برای نصب بر روی هیت سینک، فناوری فیلم ضخیم
ساختار
1. چاپ روی صفحه، لایه چاپ شده مقاومتی با ضخامت ده ها میکرون، پخته شده در دما.
ماتریس 96٪ سرامیک اکسید آلومینیوم، با هدایت حرارتی خوب و استحکام مکانیکی بالا است.فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
2. فرآیند فن آوری: الکترود چاپ الکترود متخلخل مقاومت چاپ مقاومت متخلخل چاپ متوسط تف جوشی، سپس تنظیم مقاومت، جوشکاری، کپسولاسیون و سایر فرآیندها.
امکانات
1.توصیه هایی برای نصب بر روی هیت سینک برای افزایش اتلاف گرما. مقاومت فیلم ضخیم برای کاربردهای با فرکانس بالا و بارگذاری پالس.
2. محفظه پایینی به هیت سینک سیستم متصل است و مقاومت گرما را از طریق تبادل حرارت بین کیس پایین و هیت سینک پخش می کند. دمای محیط در اینجا به دمای بدنه پایین مقاومت اشاره دارد که به طور کلی به آن گفته می شود. درجه حرارت در مرکز قاب پایینی
3. غیر القایی، مقاومت در برابر ولتاژ بالا، اندازه کوچک، قدرت بالا، عمر طولانی، مقاومت در برابر رطوبت، پایداری بالا.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب---د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 50 ± 500 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی، اما نه بیشتر از 1.5 برابر حداکثر ولتاژ کار مداوم به مدت 5 ثانیه | △R≤±(0.3％+0.1Ω) |
| مقاومت عایق | 500 ولت DC | ≥10GΩ1 دقیقه |
| دوام دمای اتاق | ولتاژ امتیازی، 90 دقیقه روشن، توقف 30 دقیقه، دمای قاب پایینی مرکزی ≤ 85 ℃ (120W-800W)، دمای جعبه مرکزی ≤ 25 ℃ (30W-100W)، مجموع 1000 ساعت |
△R≤±(0.5％+0.1Ω) |
| رطوبت حالت ثابت | دما: 40 ± 2 ℃، رطوبت: 90 ± 95 ％.56 روز | △R≤±(0.25％+0.1Ω) |
| تست مقاومت در برابر دمای بالا/پایین | ذخیره در -55℃~125℃ برای 2H، چرخه 5 بار | △R≤±(1%+0.1Ω) |
| دمای محیط کار | -55 ℃ تا 150 ℃ | / |
برنامه های کاربردی:
به طور گسترده در درایو با سرعت متغیر، منبع تغذیه، تجهیزات کنترل، ارتباطات، کنترل خودکار، کنترل موتور، الکترونیک قدرت، دستگاه های پزشکی، انتقال قدرت، یکسان سازی ولتاژ خازن، تخلیه خازن، بار قدرت، الکترونیک خودرو، گرمایش القایی، تجهیزات منبع تغذیه، استفاده می شود. انتقال الکتریکی، جبران توان راکتیو، جذب و تخلیه RC و سایر صنایع الکترونیک قدرت. تولید برق بادی، تولید برق فتوولتائیک و سایر زمینه های انرژی جدید.

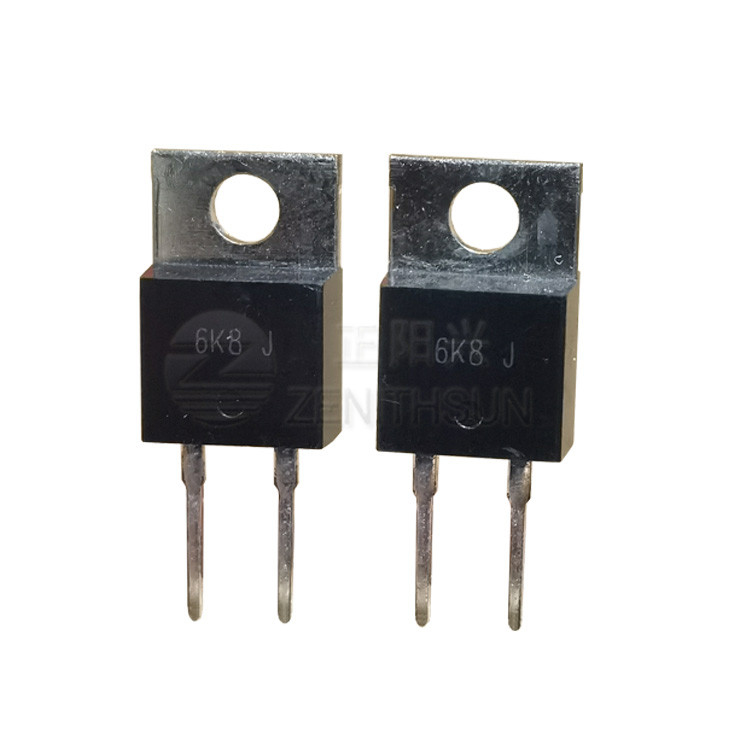

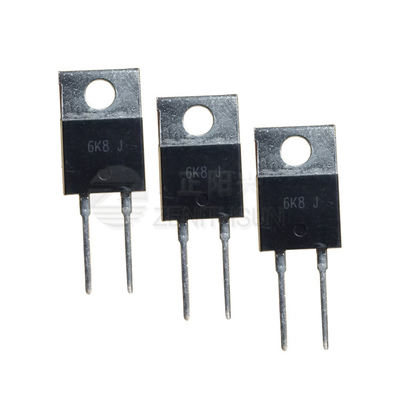

تصویر محصول:
چطور یک سفارش بدهم:
ZMP30_Ohmic Value_Tolerance
مثلا:ZMP30 40R 10%
