جزئیات محصول:
|
| فن آوری: | فیلم ضخیم | قدرت امتیازی: | 50 وات |
|---|---|---|---|
| ارزش مقاومت غیر طبیعی: | 2.2Ω-500MΩ | تحمل: | ± 5%، ± 10% |
| رنگ: | سیاه | مواد سرب: | مس، قلع اندود |
| برجسته: | مقاومت بالا 50 وات,مقاومت فیلم ضخیم 50 وات,مقاومت 50 وات 100 اهم |
||
50 وات 100 اهم 1٪ 100 PPM از طریق سوراخ فیلم ضخیم مقاومت با قدرت بالا،
برای نصب بر روی هیت سینک، فناوری فیلم ضخیم
ساختار
1. فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
2. بسته کاملا محصور شده و عایق شده برای ارزش اهمی کم و طراحی غیر القایی برای کاربردهای با فرکانس بالا و بارگذاری پالس.
3. غیر القایی، مقاومت در برابر ولتاژ بالا، اندازه کوچک، قدرت بالا، عمر طولانی، مقاومت در برابر رطوبت، پایداری بالا.
4. استفاده ایده آل برای منابع تغذیه، نصب شده بر روی یک هیت سینک.
امکانات
1.توصیه هایی برای نصب بر روی هیت سینک برای افزایش اتلاف گرما. مقاومت فیلم ضخیم برای کاربردهای با فرکانس بالا و بارگذاری پالس.
2. محفظه پایینی به هیت سینک سیستم متصل است و مقاومت گرما را از طریق تبادل حرارت بین کیس پایین و بدنه پخش می کند.
هیت سینک. دمای محیط در اینجا به دمای بدنه پایین مقاومت اشاره دارد که به طور کلی به عنوان دمای مرکز بدنه پایینی گفته می شود.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب---د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 50 ± 500 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی، اما نه بیشتر از 1.5 برابر حداکثر ولتاژ کار مداوم به مدت 5 ثانیه | △R≤±(0.3％+0.1Ω) |
| مقاومت عایق | 500 ولت DC | ≥10GΩ1 دقیقه |
| دوام دمای اتاق |
ولتاژ امتیازی، 90 دقیقه روشن، توقف 30 دقیقه، دمای قاب پایینی مرکزی ≤ 85 ℃ (120W-800W)، در مجموع 1000 ساعت |
△R≤±(0.5％+0.1Ω) |
| رطوبت حالت ثابت | دما: 40 ± 2 ℃، رطوبت: 90 ± 95 ％.56 روز | △R≤±(0.25％+0.1Ω) |
| تست مقاومت در برابر دمای بالا/پایین | ذخیره در -55℃~125℃ برای 2H، چرخه 5 بار | △R≤±(1%+0.1Ω) |
| دمای محیط کار | -55 ℃ تا 150 ℃ | / |
برنامه های کاربردی:
به طور گسترده در درایو با سرعت متغیر، منبع تغذیه، تجهیزات کنترل، ارتباطات، کنترل خودکار، منابع تغذیه سوئیچینگ، اسنابر و کنترل موتور، بارگذاری فرکانس بالا و پالس، تنظیم ولتاژ، خودرو و اندازه‌گیری، تولید برق فتوولتائیک و سایر زمینه‌های انرژی جدید استفاده می‌شود.

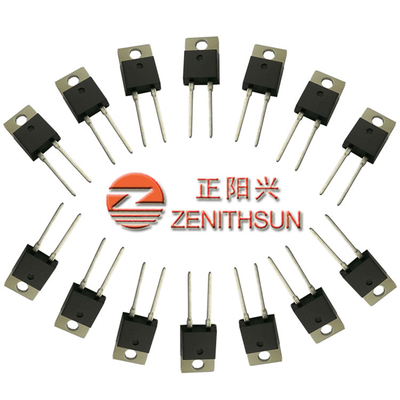

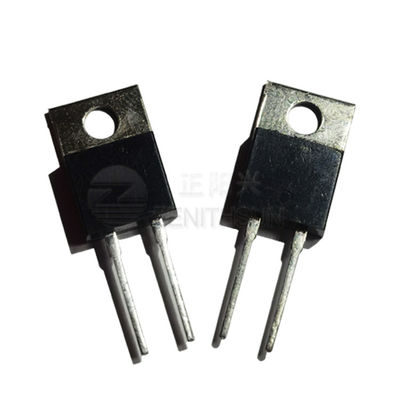

تصویر محصول:
چطور یک سفارش بدهم:
ZMP50_Ohmic Value_Tolerance
مثلا:ZMP50 100R 1%
