جزئیات محصول:
|
| قدرت امتیازی: | 5W-100W | ارزش مقاومتی: | 0.5-220 کوهم |
|---|---|---|---|
| تحمل: | 5% یا 10% | رنگ: | سفید |
| TCR: | ± 260PPM | مقاومت عایق: | 500VDC |
| برجسته: | مقاومت سیمان سرامیکی 25 وات,مقاومت سیمان سرامیکی با قدرت محفظه,مقاومت غیر قابل اشتعال قدرت محفظه |
||
مقاومت های قدرتی 10 واتی غیر قابل اشتعال با سیمان سرامیکی با ولتاژ بالا
ساختار:
1. مقاومت شارژ ZENITHSUN میله ای سرامیکی با سیم سیم پیچ مقاومتی است (مقاومت برابر کننده ولتاژ از هسته مقاومت فیلم اکسید فلزی ساخته شده است، به جای هسته مقاومت سیم پیچی)، هسته مقاومت سیم پیچ را در اندازه ها و شکل های مختلف پوسته های سرامیکی قرار می دهد. مهر و موم شده با پرکننده الکترونیکی سیمانی مقاوم در برابر حرارت ویژه، با خشک کردن طبیعی در سایه و پخت در دمای بالا.
2. برای مقاومت بالا، سیم ها با فیلم های اکسید فلزی جایگزین می شوند.
3. مقاومت شارژ برای شارژ خازن ذخیره انرژی به آرامی هنگامی که مبدل فرکانس به تازگی روشن می شود، طراحی شده است که به آن مقاومت بافر نیز می گویند.
4. مقاومت یکسان کننده ولتاژ با خروجی به شکل انتهای دایره ای یا یک انتهای مربعی.
5. عملکرد اصلی مقاومت برابر کننده ولتاژ استفاده از اصل تقسیم ولتاژ برای اطمینان از مساوی بودن ولتاژ هر خازن است.
6. محدوده توان: 5W-25W برای مقاومت های برابر ولتاژ، 20W-80W برای مقاومت های شارژ.
7. مقاومت در برابر ضربه قوی، عایق بالا، ویژه برای سرور مبدل فرکانس.
امکانات:
1. پایداری عالی در دمای بالا، مقاوم در برابر رطوبت و شوک با قیمت اقتصادی. بهترین مناسب برای اتلاف گرما و ضریب دمای خطی کوچک، می تواند PCB نصب شود.
2. ساختار غیر قابل اشتعال و نوع اندوکتانس کم موجود است.
3.ZENITHSUN مجهز به طراحی و تولید اجزای سفارشی برای پاسخگویی به بسیاری از نیازهای طراحی و قابلیت اطمینان است.
4. با نیازهای خاص خود با ما تماس بگیرید.
5. مطابق با استاندارد ROHS و استاندارد غیر سرب بدون سرب.
مشخصات:
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ± 1％، ± 5％، ± 10％ |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
±300PPM/℃ حداکثر |
| ولتاژ عایق | 1KV DC 60s | بدون فلاش اوور، بدون آسیب |
| مقاومت عایق | 500 ولت DC | 1000MΩ1 دقیقه |
| اضافه بار کوتاه مدت | توان نامی 10 برابر برای 5s (KN)؛ توان نامی 2.5 برای 5s (MO) |
△R≤±(2％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت: 90％-95％.1000 ساعت | △R≤±(2％+0.1Ω) |
| بار عمر | دما: 40±2 ℃، رطوبت: 90 ± 95 ％، ولتاژ نامی 1.5 ساعت 30 دقیقه "خاموش"، 1000 ساعت مداوم |
△R≤±(5％+0.1Ω) |
| مقاومت در برابر حرارت | دمای قلع: 10±350 درجه سانتیگراد، زمان:: 0.5±3 ثانیه، عمق غوطه وری: فاصله از بدنه 2±0.5 میلی متر | △R≤±(1％+0.05Ω) |
| قلع پذیری | دمای قلع:235±5℃،زمان::3±0.5ثانیه | سطح لحیم کاری ≥95% |
| غیر قابل اشتعال | 5 بار / 10 بار / 16 برابر توان نامی، ولتاژ AC برای 5 دقیقه | بدون احتراق، مدار باز مجاز است |
برنامه های کاربردی:
عایق کامل مناسب برای بردهای مدار چاپی، منابع تغذیه، تقسیم‌کننده‌های ولتاژ، کنترل‌کننده‌های موتور، کاربردهای خودرو، مدارهای الکترونیک قدرت.

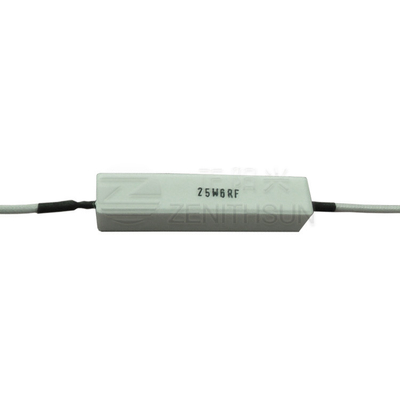

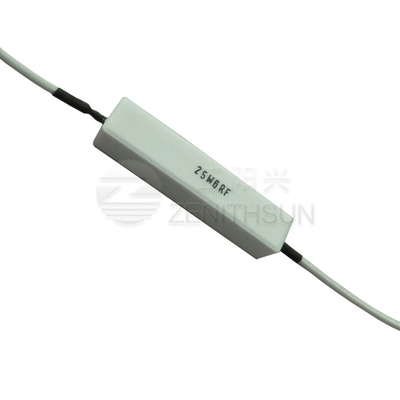

تصویر محصول:
