جزئیات محصول:
|
| قدرت امتیازی: | 300W-3000W | مقاومت: | 0.1Ω - 500Ω |
|---|---|---|---|
| تحمل: | ± 5%، ± 10% | رنگ: | سبز یا سیاه |
| براکت های نصب: | سبک های متفاوت | T.C.R: | 250ppm |
| برجسته: | مقاومت با قدرت بالا صفحه,مقاومت با توان بالا تنظیم ولتاژ,مقاومت قدرت تنظیم جریان 1000 وات |
||
مقاومت‌های سیمی با قدرت بالا، تنظیم ولتاژ و جریان 1000 واتی
ساختار:
1.مقاومت سیمی صفحه‌ای سری ZB از نیکل کروم، سیم آلیاژی کنستانتان یا جدید و سایر سیم‌های آلیاژی با کیفیت بالا که روی صفحه آهنی با عملیات آبکاری سطحی، صفحه آلومینیومی با درمان آنودایز سطحی یا صفحه میکا پیچیده شده‌اند، ساخته شده است.از دستگاه های سرامیکی برای جدا کردن سیم سیم پیچ از صفحه پایه استفاده می شود، به طوری که سیم سیم پیچ می تواند به طور یکنواخت و منظم روی صفحه پایه حرکت کند و نقش خوبی در تثبیت، عایق کاری و اتلاف گرما ایفا کند.
2. صفحه آلومینیومی یا ماتریس صفحه آهنی شکل ثابتی ندارد و می تواند مطابق با نیاز مشتری ساخته شود و محدودیت های صنعت را بشکند.
3. واحد با چند مقاومت / چند ترمینال نیز موجود است.
4. غیر القایی و نوع متغیر در درخواست.
5.ولتاژ کاری و مقدار مقاومت اسمی مربوط به قانون اهم است.
امکانات:
1. مقاومت سیمی شکل صفحه ای با مقاومت پایدار، نرخ تغییر کوچک، قدرت بالا، ظرفیت اضافه بار قوی. حالت سیم پیچ راه راه (افزایش مقاومت و حذف اندوکتانس انگلی) و حالت سیم پیچ غیر القایی را می توان تحقق بخشید، که نه تنها می تواند حذف شود. القای انگلی مقاومت، بلکه اتلاف گرما را نیز بهبود می بخشد.
2. همچنین می توان آن را با توجه به نیاز مشتری به طور انعطاف پذیر تغییر داد تا یک مقاومت واحد با بیش از 2 مقدار مقاومت یا چندین مقاومت به صورت سری و موازی ایجاد شود.
3.Support دقت مقاومت مورد نیاز تحمل.
مشخصات
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3 ولت، دمای محیط 25℃ | ب---د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0+100℃(T1) ارزش مقاومت |
± 100～±250PPM/℃ |
| بار رتبه بندی شده | 40℃ولتاژ نامی، 1 ساعت | △R≤±(3％+0.1Ω) |
| اضافه بار کوتاه مدت | قدرت نامی 5 برابر برای 10 ثانیه | △R≤±(0.2％+0.1Ω) |
| ولتاژ مقاومت دی الکتریک | 2 برابر ولتاژ برق نامی + 1kv AC 60s (با اتصال به زمین)، جریان نشتی 2.5 میلی آمپر؛ 2 برابر ولتاژ برق نامی +2kv AC 60s (با اتصال به زمین)، جریان نشتی 2.5 میلی آمپر؛ |
△R≤±(0.1％+0.05Ω) |
| مقاومت عایق | 500 ولت DC | ≥10GΩ1 دقیقه |
| مقاومت کششی ترمینال | 40N | نه خاموش |
| مقاومت در برابر لرزش | 1.5 میلی متر، 10-55-10 هرتز، هر 2 ساعت | بدون آسیب، بدون خاموش |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، کل 500 ساعت | △R≤±(3％+0.1Ω) |
| تست مقاومت در برابر دمای پایین | فروشگاه در -65℃± 3℃به مدت 2 ساعت | △R≤±(1%+0.1Ω) |
| تست مقاومت در برابر دمای بالا | فروشگاه در 70℃± 2℃به مدت 16 ساعت، مدار ولتاژ نامی DC را به مدت 1 ثانیه وصل کنید | △R≤±(1%+0.1Ω) |
| غیر قابل اشتعال | 10 برابر توان نامی، روشن شدن برای 5 ثانیه | بدون احتراق |
برنامه های کاربردی:
به طور گسترده ای برای تنظیم ولتاژ و جریان در مدار AC فرکانس پایین استفاده می شود. عناصر مقاومت سری در موتورها، راه اندازی، ترمز و کنترل سرعت استفاده می شوند.

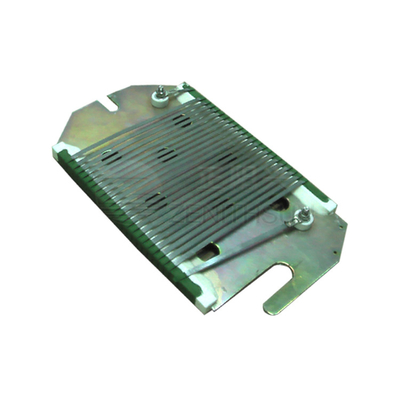

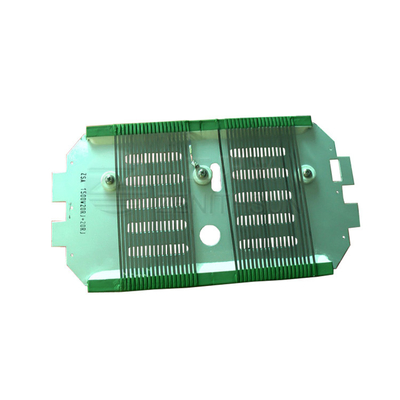

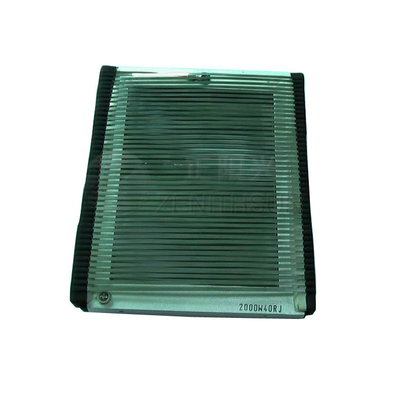

تصویر محصولات
