جزئیات محصول:
|
| قدرت امتیازی: | 300 وات | مقاومت: | 1Ω - 1GΩ |
|---|---|---|---|
| تحمل: | ± 1٪، ± 2٪، ± 5٪، ± 10٪ | رنگ: | مشکی یا بدون روکش |
| ضریب دمای: | 50PPM-1000PPM | هدایت کنید: | درپوش انتهایی پیچ |
| برجسته: | مقاومت برق ولتاژ بالا 200 وات,مقاومت برق ولتاژ بالا با TC کم,مقاومت TC کم خنک کننده با آب |
||
مقاومت ولتاژ بالا 200W 100M J Low TC با آب خنک کننده ولتاژ بالا
ساختار:
1. چاپ صفحه، لایه مقاومتی چاپ شده با ضخامت ده ها میکرون، پخته شده در دما.
ماتریس 95٪ سرامیک اکسید آلومینیوم، با هدایت حرارتی خوب و استحکام مکانیکی بالا است.
فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
2-فرآیند تکنولوژیکی: چاپ الکترود چاپ الکترود با مقاومت زینترینگ مقاومت چاپ مقاومت سینترینگ چاپ متوسط
تف جوشی متوسط، سپس تنظیم مقاومت، جوشکاری، کپسولاسیون و سایر فرآیندها.
امکانات:
1. تحت محیط ولتاژ بالا مداوم کار کنید.
2. غیر القایی، مقاومت در برابر ولتاژ بالا، اندازه کوچک، قدرت بالا، مقاومت در برابر رطوبت، پایداری بالا.
3. مواد سرب: پیچ و مهره / کلاهک انتهایی پیچ.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب--ج--د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 15 ± 1000 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی برای 5 ثانیه، اما نه بیش از 1.5 برابر Umax | △R≤±(0.2％+0.1Ω) |
| مقاومت عایق | 1000 ولت DC | ≥10GΩ1 دقیقه |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، مجموع 1000 ساعت | △R≤±(0.5％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت:90％-95％.240 ساعت | △R≤±(0.4％+0.1Ω) |
| مقاومت در برابر دمای بالا / پایین | ذخیره در - 65 ℃ ~ 155 ℃ برای 2H، چرخه برای 5 بار | △R≤±(0.2%+0.1Ω) |
| دمای عملیاتی | -55 ℃ تا 125 ℃ | / |
برنامه های کاربردی:
به طور گسترده در تجهیزات ولتاژ بالا، دستگاه های سی تی و اشعه ایکس پزشکی، تجهیزات تست ولتاژ بالا، منبع تغذیه ولتاژ بالا، تجهیزات خلاء، مبدل فرکانس ولتاژ بالا، تقسیم کننده ولتاژ، مدار ولتاژ بالا، مدار تخلیه خازن، مدار بافر ولتاژ بالا، استفاده می شود. تجهیزات حفاظت از محیط زیست، تجهیزات حذف گرد و غبار الکترواستاتیک، سیستم قدرت، ابزارها و مترهای ولتاژ بالا، مدولاتور پالس، تجهیزات تصویربرداری و غیره.

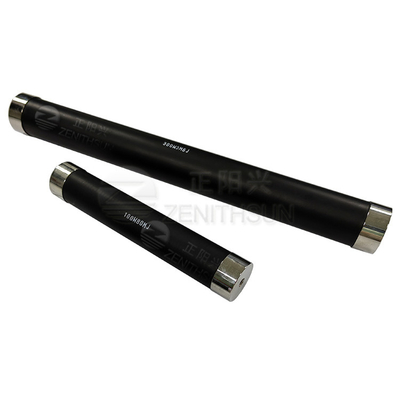

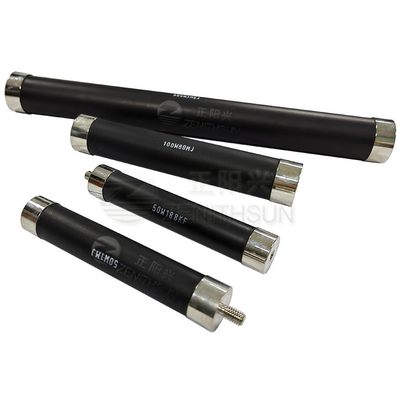

تصویر محصول:
