جزئیات محصول:
|
| قدرت امتیازی: | 1/4W-5W | مقاومت: | 10Ω - 500MΩ |
|---|---|---|---|
| تحمل: | ± 1٪، ± 2٪، ± 5٪، ± 10٪ | رنگ: | سیاه |
| ضریب دمای: | 50MMP-00PPM | مواد سرب: | قلع اندود |
| برجسته: | مقاومت تقسیم کننده ولتاژ بالا 10 وات,مقاومت تقسیم کننده ولتاژ بالا 100 متر,مقاومت با دقت بالا 100 متر |
||
مقاومت های تقسیم کننده تخت 10 وات 100 متری با ولتاژ بالا
ساختار:
1. فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
2. فرآیند فن آوری: الکترود چاپ الکترود متخلخل مقاومت چاپ مقاومت سینترینگ متوسط چاپ متخلخل، سپس تنظیم مقاومت، جوشکاری، کپسولاسیون و سایر فرآیندها.
3. غیر القایی، ولتاژ با مقاومت بالا، ضد ضربه، ایده آل برای کاربرد مدار ولتاژ بالا مناسب است.
غوطه ور شدن در روغن دی الکتریک یا رزین اپوکسی برای بهترین نتایج استفاده.
امکانات:
1. مقاومت های ولتاژ بالا مسطح با طراحی غیر القایی اختصاصی، دقت بالا،.
2.Lضریب دمای ow، ضریب ولتاژ پایین، پایداری بالا، پوشش سیلیکونی با دمای بالا;
3. مواد سرب: مس، قلع اندود.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب--ج--د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 15 ± 1000 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی برای 5 ثانیه، اما نه بیش از 1.5 برابر Umax | △R≤±(0.2％+0.1Ω) |
| مقاومت عایق | 1000 ولت DC | ≥10GΩ1 دقیقه |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، مجموع 1000 ساعت | △R≤±(0.5％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت:90％-95％.240 ساعت | △R≤±(0.4％+0.1Ω) |
| مقاومت در برابر دمای بالا / پایین | ذخیره در - 65 ℃ ~ 155 ℃ برای 2H، چرخه برای 5 بار | △R≤±(0.2%+0.1Ω) |
| دمای عملیاتی | -55 ℃ تا 125 ℃ | / |
برنامه های کاربردی:
به طور گسترده در تجهیزات ولتاژ بالا، دستگاه های سی تی و اشعه ایکس پزشکی، تجهیزات تست ولتاژ بالا، منبع تغذیه ولتاژ بالا، تجهیزات خلاء، تقسیم کننده ولتاژ، مدار ولتاژ بالا، مدار تخلیه خازن، مدار بافر ولتاژ بالا، تجهیزات حفاظت از محیط زیست، الکترواستاتیک استفاده می شود. تجهیزات حذف گرد و غبار، سیستم قدرت، تجهیزات تصویربرداری، ژنراتور ولتاژ ضربه و غیره.

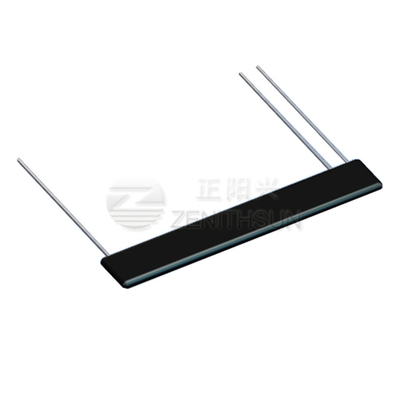

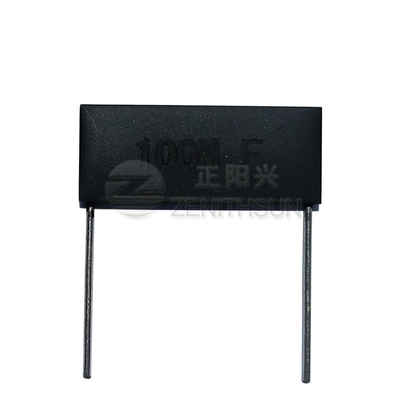

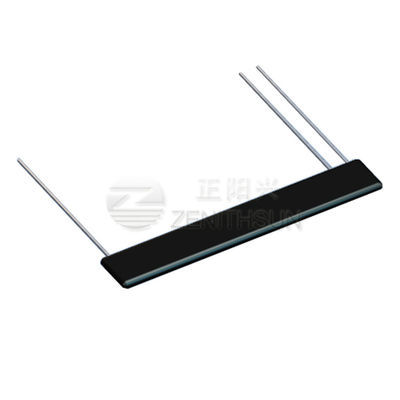

تصویر محصول:
