جزئیات محصول:
|
| قدرت امتیازی: | 1/4W-5W | مقاومت: | 10Ω - 500MΩ |
|---|---|---|---|
| تحمل: | ± 2٪، ± 5٪، ± 10٪ | رنگ: | رنگ زرد |
| ضریب دمای: | 50PPM-100PPM | هدایت کنید: | قلع اندود |
| برجسته: | مقاومت غیر القایی 3 وات,مقاومت غیر القایی 100 MJ,مقاومت های قدرت غیر القایی ولتاژ بالا |
||
3W100M J مقاومت های مسطح ولتاژ بالا دقیق غیر القایی با TC پایین
ساختار:
1. فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
2. فرآیند فن آوری: الکترود چاپ الکترود متخلخل مقاومت چاپ مقاومت سینترینگ متوسط چاپ متخلخل، سپس تنظیم مقاومت، جوشکاری، کپسولاسیون و سایر فرآیندها.
3. غوطه ور شدن در روغن دی الکتریک یا رزین اپوکسی برای بهترین نتایج استفاده.
امکانات:
1. تقسیم کننده های ولتاژ بالا تخت با طراحی غیر القایی اختصاصی، دقت بالا، نسبت کم TC.
2.Lضریب دمای ow، ضریب ولتاژ پایین، پایداری بالا، پوشش سیلیکونی با دمای بالا;
3. مواد سرب: مس، قلع اندود.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب--ج--د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 15 ± 1000 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی برای 5 ثانیه، اما نه بیش از 1.5 برابر Umax | △R≤±(0.2％+0.1Ω) |
| مقاومت عایق | 1000 ولت DC | ≥10GΩ1 دقیقه |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، مجموع 1000 ساعت | △R≤±(0.5％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت:90％-95％.240 ساعت | △R≤±(0.4％+0.1Ω) |
| مقاومت در برابر دمای بالا / پایین | ذخیره در - 65 ℃ ~ 155 ℃ برای 2H، چرخه برای 5 بار | △R≤±(0.2%+0.1Ω) |
| دمای عملیاتی | -55 ℃ تا 125 ℃ | / |
برنامه های کاربردی:
به طور گسترده در تجهیزات ولتاژ بالا، دستگاه های سی تی و اشعه ایکس پزشکی، تجهیزات تست ولتاژ بالا، منبع تغذیه ولتاژ بالا، تجهیزات خلاء، تقسیم کننده ولتاژ، مدار ولتاژ بالا، مدار تخلیه خازن، مدار بافر ولتاژ بالا، تجهیزات حفاظت از محیط زیست و غیره استفاده می شود. .

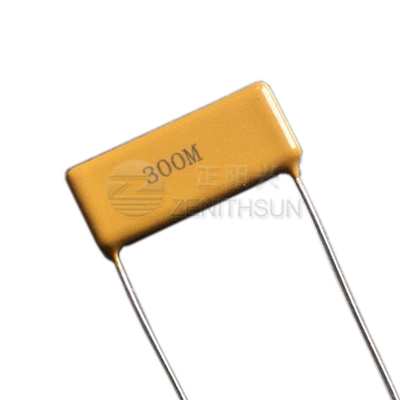

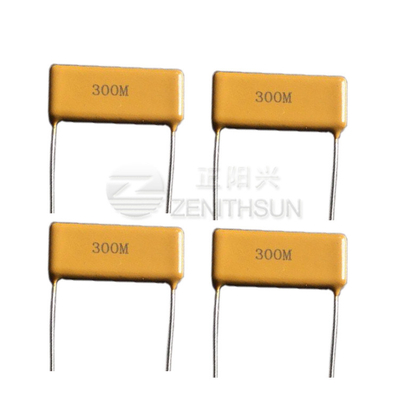

تصویر محصول:
