جزئیات محصول:
|
| قدرت امتیازی: | 50 وات | مقاومت: | 10KΩ - 500MΩ |
|---|---|---|---|
| دقت مطلق: | ± 0.5٪ ~ 5±٪ | رنگ: | مشکی یا بدون روکش |
| ضریب دمای: | 10PPM-250PPM | دقت نسبی: | ± 0.1٪ 0.5٪ |
| برجسته: | مقاومت تقسیم کننده ولتاژ بالا 10 وات,مقاومت تقسیم کننده ولتاژ بالا استوانه ای,مقاومت استوانه ای دقیق |
||
مقاومت های تقسیم کننده استوانه ای ولتاژ بالا 10 وات 100Mمقاومت ولتاژ بالا
ساختار:
1. چاپ روی صفحه، لایه چاپ شده مقاومتی با ضخامت ده ها میکرون، پخته شده در دما.
2. فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
3. فرآیند فن آوری: الکترود چاپ الکترود زینترینگ مقاومت چاپ مقاومت سینترینگ چاپ متوسطتف جوشی متوسط، سپس تنظیم مقاومت، جوشکاری، کپسولاسیون و سایر فرآیندها.
امکانات:
1.دقت بالا، ضریب دمای پایین، تقسیم کننده ولتاژ بالا با دقت؛
2. غوطه ور شدن در روغن دی الکتریک یا رزین اپوکسی برای بهترین نتایج استفاده.
2. غیر القایی، مقاومت با ولتاژ بالا، اندازه کوچک، قدرت بالا، عمر طولانی، مقاومت در برابر رطوبت، پایداری بالا؛
3. نسبت تقسیم: 1:1000 یا 1:2000 یا 1:4000 یا 1:5000.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب--ج--د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 15 ± 1000 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی برای 5 ثانیه، اما نه بیش از 1.5 برابر Umax | △R≤±(0.2％+0.1Ω) |
| مقاومت عایق | 1000 ولت DC | ≥10GΩ1 دقیقه |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، مجموع 1000 ساعت | △R≤±(0.5％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت:90％-95％.240 ساعت | △R≤±(0.4％+0.1Ω) |
| مقاومت در برابر دمای بالا / پایین | ذخیره در - 65 ℃ ~ 155 ℃ برای 2H، چرخه برای 5 بار | △R≤±(0.2%+0.1Ω) |
| دمای عملیاتی | -55 ℃ تا 125 ℃ | / |
برنامه های کاربردی:
به طور گسترده در تجهیزات ولتاژ بالا، دستگاه های سی تی و اشعه ایکس پزشکی، تجهیزات تست ولتاژ بالا، منبع تغذیه ولتاژ بالا، تجهیزات خلاء، مبدل فرکانس ولتاژ بالا، تقسیم کننده ولتاژ، مدار ولتاژ بالا، مدار تخلیه خازن، مدار بافر ولتاژ بالا، استفاده می شود. تجهیزات حفاظت از محیط زیست، تجهیزات حذف گرد و غبار الکترواستاتیک، سیستم قدرت، ابزار و مترهای ولتاژ بالا، مدولاتور پالس، تجهیزات تصویربرداری، ژنراتور ولتاژ ضربه و غیره.

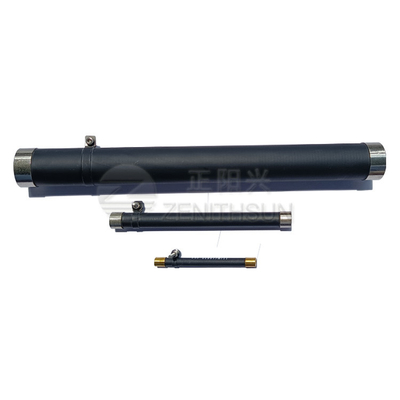

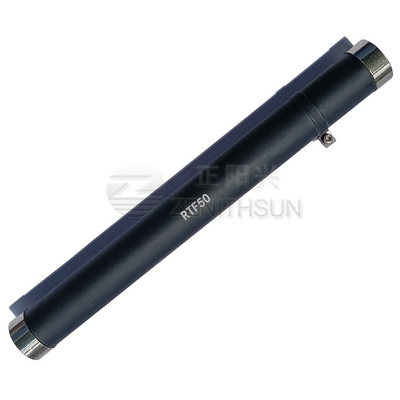

تصویر محصول:
