جزئیات محصول:
|
| قدرت امتیازی: | 0.5W-300W | مقاومت: | 1Ω - 1GΩ |
|---|---|---|---|
| تحمل: | ± 5%، ± 10% | رنگ: | بدون پوشش |
| ضریب دمای: | 20PPM-150PPM | مواد سرب: | روکش طلا یا مس، قلع اندود |
| برجسته: | مقاومت برق ولتاژ بالا غیر القایی,مقاومت برق ولتاژ بالا فیلم ضخیم,مقاومت قدرت غیر القایی |
||
مقاومت های ولتاژ بالا فیلم غلیظ غیر القایی بدون پوشش
ساختار:
1. چاپ روی صفحه، لایه چاپ شده مقاومتی با ضخامت ده ها میکرون، پخته شده در دما.
ماتریس 95٪ سرامیک اکسید آلومینیوم، با هدایت حرارتی خوب و استحکام مکانیکی بالا است.
فیلم مقاومت با دوغاب روتنیوم فلز گرانبها، با خواص الکتریکی پایدار.
2. محصولات با پوشش سیلیکونی یا اپوکسی در دسترس هستند، دارای طیف گسترده ای از تحمل ها و ضرایب دما هستند.
امکانات:
1. غیر القایی، مقاومت با ولتاژ بالا، اندازه کوچک، قدرت بالا، عمر طولانی، مقاومت در برابر رطوبت، پایداری بالا.
2. مواد سرب: مس، قلع اندود، پیچ / کلاه انتهای پیچ.
3. سری مقاومت های قدرت ولتاژ بالا سیستم و طراحی مقاومت غیر القایی اختصاصی را برای دستیابی به ضریب دمای پایین، ضریب ولتاژ پایین ترکیب می کند.پایداری بالا، افزایش ولتاژهای عملیاتی بالا و رتبه های قدرت بالا.
مشخصات فنی :
| ویژگی های عملکرد | ||
| تست | شرایط آزمون | نتایج تست |
| تحمل مقاومت | ولتاژ تست ≤3V، دمای محیط 25℃ | ب--ج--د---ف---ج---ج--ک |
| ضرایب دما | R0: دمای اتاق (T0) مقدار مقاومت R1: دمای اتاق T0 + 100 ℃ (T1) مقدار مقاومت |
± 15 ± 1000 PPM / ℃ |
| اضافه بار کوتاه مدت | 5 برابر توان نامی برای 5 ثانیه، اما نه بیش از 1.5 برابر Umax | △R≤±(0.2％+0.1Ω) |
| مقاومت عایق | 1000 ولت DC | ≥10GΩ1 دقیقه |
| بار عمر | در ولتاژ نامی، 90 دقیقه "روشن"، 30 دقیقه "خاموش"، مجموع 1000 ساعت | △R≤±(0.5％+0.1Ω) |
| مقاومت در برابر رطوبت | دما:40±2℃،رطوبت:90％-95％.240 ساعت | △R≤±(0.4％+0.1Ω) |
| مقاومت در برابر دمای بالا / پایین | ذخیره در - 65 ℃ ~ 155 ℃ برای 2H، چرخه برای 5 بار | △R≤±(0.2%+0.1Ω) |
| دمای عملیاتی | -55 ℃ تا 125 ℃ | / |
برنامه های کاربردی:
مقاومت‌های ولتاژ بالا دقیق برای برآوردن نیازهای تامین‌کننده برق TWT، میکروسکوپ‌های الکترونی، سیستم‌های اشعه ایکس، نمایشگرهای CRT با وضوح بالا، ابزارهای ژئوفیزیکی و خطوط انتقال نیرو، راه‌حل ایده‌آل برای همه کاربردها در فناوری پرتو ایکس، طراحی شده‌اند. فناوری اندازه گیری ولتاژ بالا و سیستم های انتقال انرژی.

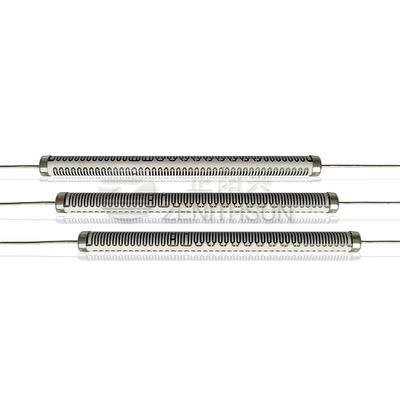

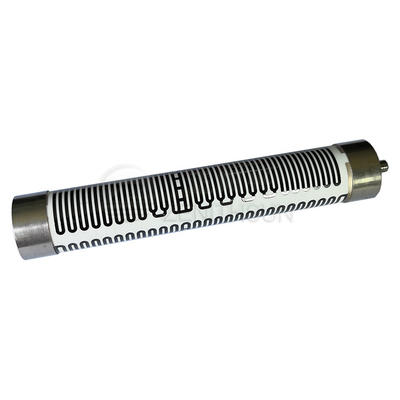

تصویر محصول:
چطور یک سفارش بدهم:
شماره مدل _ Value_Tolerance
مثلا:
RIZ/RHP-39 200M 1%
