جزئیات محصول:
|
| فن آوری: | فیلم نازک | محدوده رتبه بندی قدرت: | 1/8 وات تا 3 وات |
|---|---|---|---|
| محدوده مقدار مقاومت: | 0.1Ω تا 22MΩ | تحمل: | 0.1 ±، 0.25 ±، 0.5 ±، 1 ±، 2 ±، 5 ± درصد |
| علامت گذاری می کند: | حلقه های رنگی | ||
| برجسته: | مقاومت فیلم ثابت با دقت بالا,مقاومت فیلم ثابت 3 وات,مقاومت فیلم فلزی MF |
||

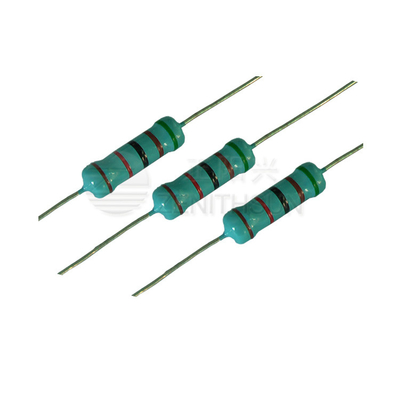

مقاومت فیلم فلزی MF، مقاومت با دقت بالا، 1/8 وات تا 3 وات
ساختار:
1. مقاومت فیلم فلزی ZENITHSUN یک لایه فلزی نازک است که بر روی یک هسته سرامیکی استوانه ای با خلوص بالا پراکنده می شود (رسوب خلاء).فلز ته نشین شده با نگهداری طولانی مدت در دمای پایین به طور مصنوعی پیر می شود.این منجر به دقت بهتر برای مقاومت می شود.ماده مقاوم اغلب نیکل کروم (NiCr) است، اما برای کاربردهای خاص از آلیاژهای دیگری مانند قلع و آنتیموان، طلا با پلاتین و نیترید تانتالیوم استفاده می شود.
2. در هر دو انتهای فیلم فلزی ZENITHSUN یک پوشش فلزی با سیم های اتصال فشرده شده است.
3. مقاومت مورد نظر با برش یک شکاف مارپیچی شکل در لایه نازک فلزی به دست می آید.
4. مقاومت ZENITHSUN MF با چندین لایه پوششی پوشیده شده است که به صورت جداگانه پخته می شوند.این پوشش در برابر رطوبت و تنش های مکانیکی محافظت می کند.
5. مقدار مقاومت با نوارهای کد رنگ مشخص شده است.
ویژگی:
1.قابلیت اطمینان
2. TCR کم: ± 50ppm/℃ تا 100ppm/℃
3. دقت بالا: ± 0.1٪، ± 0.25٪، ± 0.5٪، ± 1٪، ± 2٪، ± 5٪ در دسترس هستند.
4. صدای کم
5. خطی بودن بالا
6.ضریب ولتاژ پایین
کاربرد:
در مدارهایی که تلرانس محکم، ضریب دمای پایین و ویژگی‌های نویز کم مهم هستند، اغلب از مقاومت‌های فیلم فلزی ZENITHSUN استفاده می‌شود.نمونه هایی از کاربردها فیلترهای فعال یا مدارهای پل هستند.
مشخصات فنی:
| مورد آزمون | شرایط آزمایشی | کارایی |
| ضریب دمای | مقدار مقاومت را در دمای معمولی و دمای معمولی 100 درجه سانتیگراد اضافه شده، محاسبه شده در هر ℃ نرخ تغییر مقدار مقاومت را آزمایش کنید. | ± 50ppm/℃ تا 100ppm/℃ |
| محدوده دما | / | -55℃~200℃ |
| اضافه بار کوتاه مدت | ولتاژ نامی 2.5× یا حداکثر ولتاژ اضافه بار (کمتر بگیرید) برای 5 ثانیه | △R≤±(0.5%R0+0.05Ω) |
| اضافه بار پالس | در ولتاژ نامی 4 یا ولتاژ اضافه بار حداکثر پالس (کمتر بگیرید) برای 5 ثانیه | △R≤±(1%R0+0.05Ω) |
| مقاومت در برابر حرارت لحیم کاری | به مدت 2 تا 3 ثانیه در اجاق حلبی 10±350 درجه سانتیگراد فرو کنید | △R≤±(0.5%R0+0.05Ω) |
| قلع پذیری | به مدت 2 تا 3 ثانیه در اجاق حلبی 245±5 درجه سانتیگراد فرو کنید | منطقه لحیم کاری بیش از 95٪ است |
| بار زندگی در رطوبت | ولتاژ نامی اضافه بار یا حداکثر ولتاژ کاری (کمتر کنید) برای 1000 ساعت (1.5 ساعت روشن و نیم ساعت خاموش) در دمای 2±40 درجه سانتیگراد و رطوبت نسبی 90٪ - 95٪. | △R≤±(2%R0+0.1Ω) |
| بار زندگی در گرما | ولتاژ نامی اضافه بار یا حداکثر ولتاژ کاری (کمتر) برای 1000 ساعت (1.5 ساعت روشن و نیم ساعت خاموش) در 2±70 درجه سانتیگراد. | △R≤±(2%R0+0.05Ω) |
| ولتاژ عایق | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | بدون خرابی، بدون فلاش اور |
| چرخه دما | در دمای -55 درجه سانتیگراد به مدت 30 دقیقه، سپس در +25 درجه سانتیگراد برای 10-15 دقیقه، سپس در +155٪ به مدت 30 دقیقه، سپس در +25 درجه سانتیگراد به مدت 10-15 دقیقه، در مجموع 5 چرخه. | △R≤±(5%R0+0.05Ω) |
