جزئیات محصول:
|
| فن آوری: | فیلم نازک | محدوده رتبه بندی قدرت: | 1/8 وات تا 5 وات |
|---|---|---|---|
| محدوده مقدار مقاومت: | 0Ω تا 22MΩ | تحمل: | 2±٪، ± 5٪ |
| علامت گذاری می کند: | کد رنگ | ||
| برجسته: | مقاومت فیلم ثابت 1/8 وات,مقاومت فیلم ثابت بدون سرب,مقاومت فیلم کربن محوری |
||

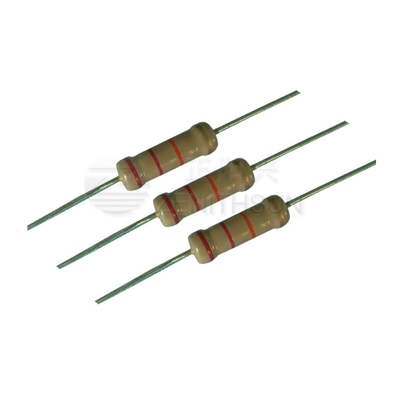

مقاومت فیلم کربن محوری CF، قدرت توان از 1/8 تا 5 وات، بدون سربمقاومت فیلم ضخیم غیر القایی
ساختار:
1. مقاومت فیلم کربنی ZENITHSUN یک لایه کربنی نازک است که بر روی یک هسته سرامیکی استوانه‌ای، خلوص بالا، پراکنده شده است (رسوب خلاء).فیلم کربن رسوب‌شده با نگه داشتن آن برای مدت طولانی در دمای پایین به طور مصنوعی پیر می‌شود.این منجر به دقت بهتر برای مقاومت می شود.
2. در هر دو انتهای فیلم کربن یک پوشش فلزی با سرنخ های اتصال فشرده شده است.
3. مقاومت مورد نظر با برش یک شکاف مارپیچی شکل در لایه نازک فلزی به دست می آید.
4. مقاومت ZENITHSUN CF با چندین لایه پوشش پوشیده شده است که به صورت جداگانه پخته می شوند.این پوشش در برابر رطوبت و تنش های مکانیکی محافظت می کند.
5. مقدار مقاومت با نوارهای کد رنگ مشخص شده است.
ویژگی:
1. قابلیت اطمینان
2. ظرفیت کم
3. اندوکتانس کم، عملکرد فرکانس بالا خوب.
4. صدای کم.
کاربرد:
کاربردهای معمول مقاومت های فیلم کربنی ZENITHSUN در کاربردهای ولتاژ بالا و دمای بالا است.ولتاژهای عملیاتی تا 15 کیلو ولت با دمای اسمی 350 درجه سانتیگراد برای مقاومت های فیلم کربنی امکان پذیر است. به عنوان مثال می توان به منابع تغذیه ولتاژ بالا، رادارها، اشعه ایکس و لیزر اشاره کرد.
مشخصات فنی:
| مورد آزمون | شرایط آزمایشی | کارایی |
| ضریب دمای | مقدار مقاومت را در دمای معمولی و دمای معمولی 100 درجه سانتیگراد اضافه شده، محاسبه شده در هر ℃ نرخ تغییر مقدار مقاومت را آزمایش کنید. | -1000ppm/℃ تا +350ppm/℃ |
| محدوده دما | / | -55℃~155℃ |
| اضافه بار کوتاه مدت | ولتاژ نامی 2.5× یا حداکثر ولتاژ اضافه بار (کمتر بگیرید) برای 5 ثانیه | △R≤±(1%R0+0.05Ω) |
| اضافه بار پالس | در ولتاژ نامی 4 یا ولتاژ اضافه بار حداکثر پالس (کمتر را دریافت کنید) به مدت 5 ثانیه | △R≤±(1%R0+0.05Ω) |
| مقاومت در برابر حرارت لحیم کاری | به مدت 2 تا 3 ثانیه در اجاق حلبی 10±350 درجه سانتیگراد فرو کنید | △R≤±(0.5%R0+0.05Ω) |
| قلع پذیری | به مدت 2 تا 3 ثانیه در اجاق حلبی 245±5 درجه سانتیگراد فرو کنید | منطقه لحیم کاری بیش از 95٪ است |
| بار زندگی در رطوبت | ولتاژ نامی اضافه بار یا حداکثر ولتاژ کاری (کمتر کنید) برای 1000 ساعت (1.5 ساعت روشن و نیم ساعت خاموش) در دمای 2±40 درجه سانتیگراد و رطوبت نسبی 90٪ - 95٪. | △R≤±(2%R0+0.1Ω) |
| بار زندگی در گرما | ولتاژ نامی اضافه بار یا حداکثر ولتاژ کاری (کمتر) برای 1000 ساعت (1.5 ساعت روشن و نیم ساعت خاموش) در 2±70 درجه سانتیگراد. | △R≤±(2%R0+0.05Ω) |
| ولتاژ عایق | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | بدون خرابی، بدون فلاش اور |
| چرخه دما | در دمای -55 درجه سانتیگراد به مدت 30 دقیقه، سپس در +25 درجه سانتیگراد برای 10-15 دقیقه، سپس در +155٪ به مدت 30 دقیقه، سپس در +25 درجه سانتیگراد به مدت 10-15 دقیقه، در مجموع 5 چرخه. | △R≤±(5%R0+0.05Ω) |
تصویر:
